注射壓力也稱為激勵壓力、填充壓力或第一階段注射壓力。注射壓力的作用是保證注射過程中始終有充沛的壓力，避免因壓力受限而影響填充速度的情況發(fā)生。如果填充壓力限制了填充速度，材料的剪切速率就會發(fā)生變化(當(dāng)出現(xiàn)壓力受限時，壓力將控制填充過程，于是填充速度或流動速率便趨不穩(wěn)，正在進行剪切的塑料溫度也會隨之波動，從而造成收縮不均)。

     設(shè)定注射壓力時，應(yīng)從能夠填滿95%產(chǎn)品的水平開始。完成相對黏度測試后(請參見第6章的測試程序),可選擇一擋最佳的注射速度， 然后緩慢調(diào)低填充壓力直至填充時間開始發(fā)生變化。填充時間開始增加的位置，就是壓力開始影響填充速率的節(jié)點。

     塑料制品廠應(yīng)考慮到正常操作中存在黏度變化的可能性，填充壓力的設(shè)定點應(yīng)高于切換壓力150 ~ 250 psi ( 1 psi = 6.895 kPa)。

模具的斜滑塊抽芯機構(gòu)概念

當(dāng)規(guī)件的側(cè)回較況。所需的抽芯距離不大，但所需抽芯力較大時，可采用斜滑塊機構(gòu)進行側(cè)向分型與抽芯，斜滑塊抽芯機構(gòu)的模具俗稱膠杯模，其特點是利用拉鉤的拉力和彈贊的推力驅(qū)動斜滑塊作斜向運動.在塑件被推出脫模的同時由斜滑塊完成側(cè)向分型與抽芯動作。斜滑塊抽芯機構(gòu)通常用于外側(cè)抽芯，根據(jù)抽芯位置

塑料制品的加強筋和壁厚的設(shè)計關(guān)系是什么

為了確保塑料制品的強度和剛性，而又不致使塑件的壁厚過厚，可以在塑件的適當(dāng)部位設(shè)置加強筋。加強筋還可以避免塑件的變形，注塑加工在某些情況下，加強筋還可以改善塑件在注塑加工成型過程中塑料流動的情況。⑴、加強筋的厚度不應(yīng)大于壁厚的1/2，以免引起塑件表面縮影；同時從成型流動性考慮，最小不宜低于0.8mm。⑵

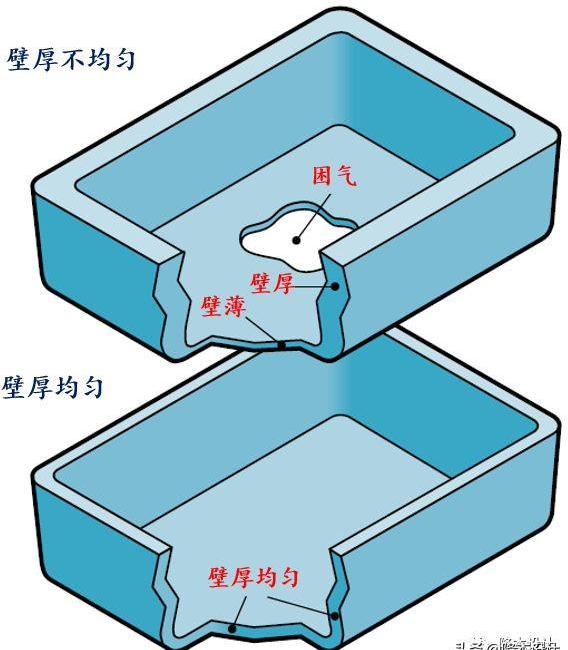

不均勻壁厚導(dǎo)致其它外觀缺陷例如困氣分析

壁厚均勻是塑膠件設(shè)計的一個非常基本的原則。據(jù)我觀察，大多數(shù)的工程師都知道這個原則，但是很多都認(rèn)為這個不重要、選擇任性設(shè)計而不遵守。 當(dāng)注塑產(chǎn)品第一次試摸發(fā)現(xiàn)各種質(zhì)量問題，例如縮水、變形翹曲、內(nèi)應(yīng)力和困氣等時，首先想到的是通過調(diào)整注塑工藝參數(shù)來解決，當(dāng)多次調(diào)整問題

加工注塑塑料制品填充不滿的原因及解決辦法

注塑件缺陷的特征：注塑塑料制品過程不完全，因為模腔沒有填滿塑料或注塑過程缺少某些細(xì)節(jié)。可能出現(xiàn)問題的原因：(1).塑料制品廠在生產(chǎn)過程中注塑速度不足。(2).塑料短缺。(3).螺桿在行程結(jié)束處沒留下螺桿墊料。(4).運行時間變化。(5).射料缸溫度太低。(6).注塑壓力不足。(7).射嘴部分

哪些因素會影響塑膠模具的壽命呢？

模具的使用壽命是指模具在保證所加工產(chǎn)品零件質(zhì)量的前提下，所能加工的制作的總數(shù)量，它包括工作面的多次修磨和易損件更換后的壽命。1、模具結(jié)構(gòu)合理的模具結(jié)構(gòu)有助于提高模具的承載能力，減輕模具承受的熱及機械負(fù)荷。可靠的模具導(dǎo)向機構(gòu)可以避免凸模和凹模間的互相啃傷;承受高強度負(fù)荷的冷墩和冷擠壓模具通過截面尺寸變化
